SLP74AHC14是一款高速硅柵CMOS器件。
SLP74AHC14包含六個獨立反相器。每個通道都為一個獨立的反相器。由于施密特觸發器的作用，該器件能夠?qū)⒕徛兓妮斎胄盘栟D(zhuǎn)換為快速變化的無抖動輸出信號。
均衡的傳輸延遲
輸入端具有施密特結構
允許輸入大于VCC的電壓
兼容CMOS電平輸入
ESD保護性能：
HBM>2000V
CDM>1000V
閂鎖性能超過100mA
額定溫度范圍：-40°C~+85°C和-40°C~+125°C
| 產品名稱 | 封裝形式 | 打印名稱 | 環保等級 | 包裝 | 備注 |
|---|---|---|---|---|---|
| SLP74AHC14EB | SOP-14-225-1.27 | AHC14 | 無鹵 | 料管 | |
| SLP74AHC14EBTR | SOP-14-225-1.27 | AHC14 | 無鹵 | 編帶 | |
| SLP74AHC14JY | TSSOP-14-225-0.65 | AHC14 | 無鹵 | 料管 | |
| SLP74AHC14JYTR | TSSOP-14-225-0.65 | AHC14 | 無鹵 | 編帶 |

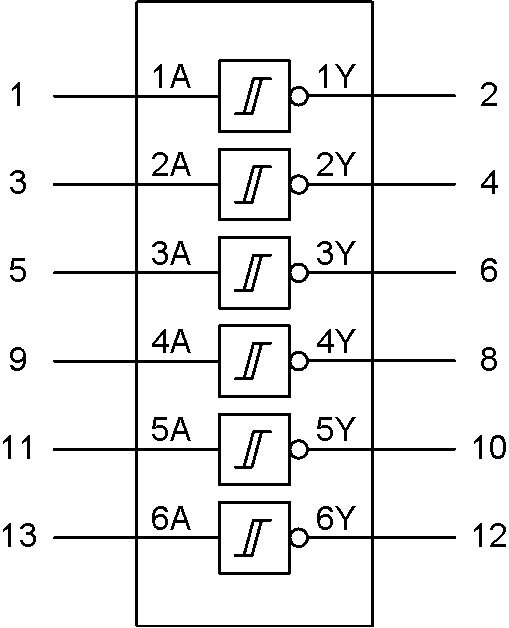

圖1. 功能圖
圖2. 邏輯圖（單個施密特觸發器）
