杭州新葡京平臺微電子近期推出了ASOP7+橋堆+二極管/SOP7+二極管/SOP4+二極管多系列LED照明驅動方案，方案集成化程度高，芯片外圍高度簡化，減少了元器件數量，相當大程度上降低了BOM成本，兼容DOB和非DOB方案，整體方案非常具有市場競爭力，可廣泛應用于球泡燈和T管等多種LED照明市場。
其中ASOP7+橋堆+二極管系列方案包括多款產品，如非隔離低PF單芯片系列（SDH775XR）、非隔離低PF帶OVP系列（SDH771XR）、非隔離高PF系列（SDH790XR/SDH792XR）和隔離低PF系列（SDH761XR）。
非隔離低PF產品
非隔離低PF產品是一系列高精度LED恒流驅動控制芯片，創造性的在內部集成了整流橋、500V高壓功率MOS、600V續流二極管，極大地簡化了系統的外圍器件需求；同時電路內置高壓供電結構，無需啟動電阻和輔助繞組即能實現芯片的自主供電，省去了傳統的外置VCC電源電容，在加快系統啟動的同時進一步節省了系統成本。
值得指出的是，上述系列工作在電感電流臨界導通模式，采用特有的高精度電流采樣技術，能獲得高恒流精度和優異的線性/負載調整率。電路內部集成多種保護功能，包括輸出短路保護、逐周期過流保護、過熱調節、過溫保護、采樣電阻開路保護等，增強了系統的安全性和可靠性。其中SDH771XR產品的系統開路保護電壓可通過ROVP管腳接不同的電阻設置，實現了OVP電壓外圍可調。SDH775XR和SDH771XR兩個系列產品腳位兼容，均采用ASOP7封裝，系列產品規格如下：
產品名稱 MOS耐壓 導通電阻 OVP保護 推薦功率（170-265V）
SDH7752R 500V 18Ω / 100V/100mA
SDH7753R 500V 12Ω / 120V/120mA
SDH7711AR 500V 13Ω 有 120V/120mA
SDH7711R 500V 7.5Ω 有 120V/150mA
SDH7712R 500V 5Ω 有 120V/180mA

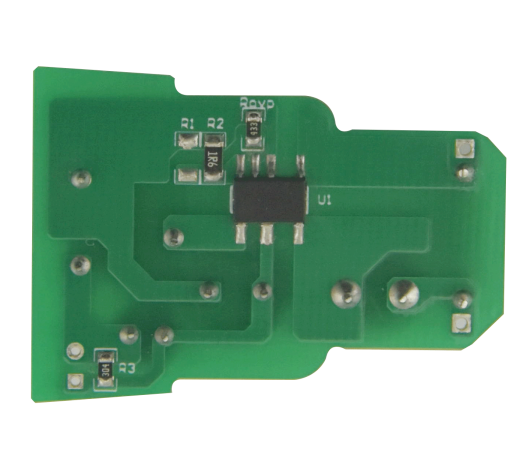

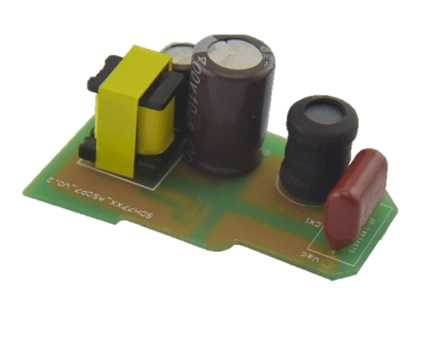

產品封裝及demo如下圖所示：
SDH771XR產品 SDH775XR
非隔離高PF產品
非隔離高PF產品主要包括SDH7901RH和SDH790XRL以及SDH792XR，產品同樣內置了整流橋，其中SDH7901RH內置了650V高壓功率MOS，SDH790XRL/SDH792XR內置了500V高壓功率MOS，都內置了600V續流二極管。 SDH790XR產品PF>0.9，總THD<20%，無外圍補償電容。 DH792X產品 PF>0.7，可以降低外圍元器件成本。整體方案極大地簡化了系統的外圍器件需求。系列產品開路保護電壓可通過ROVP管腳接不同的電阻設置，實現了OVP電壓外圍可調。其中SDH790XRL和SDH792XR抗雷擊能力大于1KV，而SDH7901RH則可以滿足印度市場方案需求，抗雷擊能力大于4KV，能夠通過輸入電壓440VAC的測試。產品信息如下：
產品名稱 MOS耐壓 導通電阻 OVP保護 推薦功率
SDH7901RH 650V 13Ω >0.9 81V/100mA
SDH7901RL 500V 7.8Ω >0.9 81V/100mA
SDH7902RL 500V 6.0Ω >0.9 81V/130mA
SDH7921R 500V 7.8Ω >0.7 81V/100mA
SDH7922R 500V 6.0Ω >0.7 81V/130mA
系統方案高度集成化，芯片外圍也實現高度簡化，方案BOM成本低，極具市場競爭力。方案原理圖如下圖所示：
SDH790XRL
隔離低PF產品

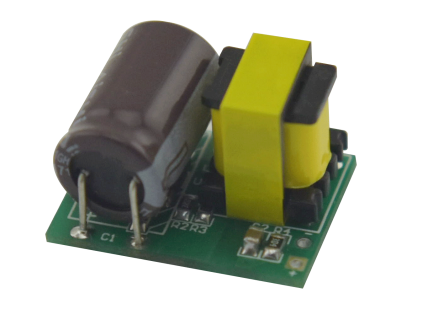

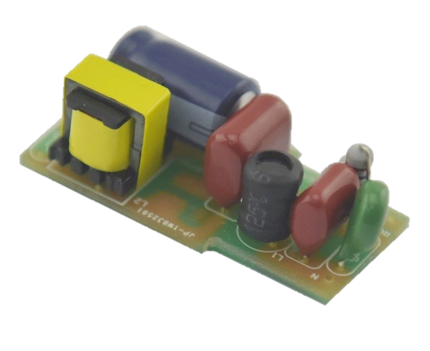

隔離低PF產品主要包括SDH761X系列，內置整流橋，分別內置了600V和650V高壓功率MOS，同時也內置了SDH761XSH控制芯片，無VCC電容和啟動電阻。產品的抗干擾能力和帶載能力強大，OVP精度高（+/-10%），沒有高溫高濕受潮閃燈的風險，方案抗雷擊浪涌能力強。產品信息如下:
產品名稱 MOS耐壓 導通電阻 推薦功率
SDH7611AR 650V 24Ω 5*1W
SDH7611R 650V 13Ω 7*1W
SDH7612AR 650V 10Ω 9*1W
SDH7612R 600V 3.8Ω 12*1W

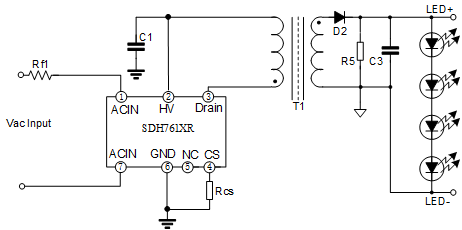

方案原理圖如下圖所示：
